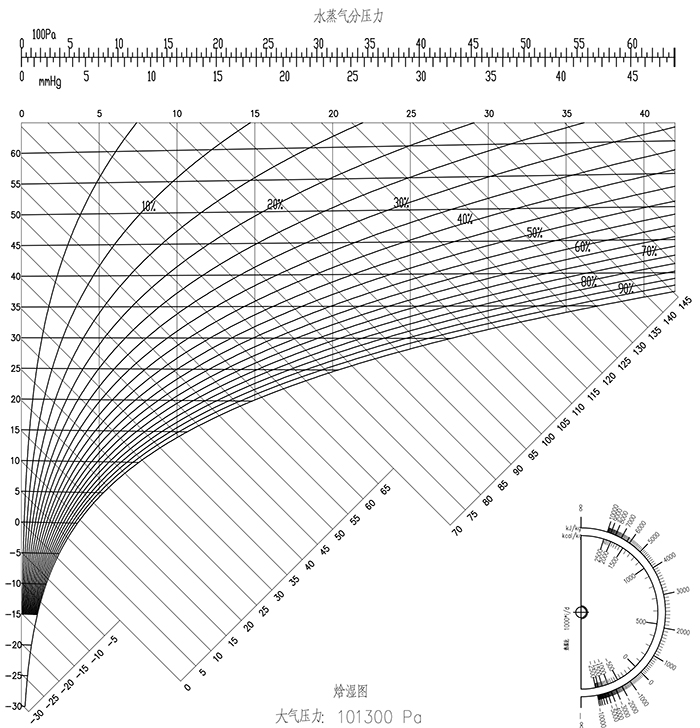

横线一一空气温度线
竖线一一空气含湿量线
斜线一一空气焓值线
曲线一一空气相对湿度线
名词解释:
空气调节:一个内部受控的空气环境，一般是指在某一特定空间(或房间)
内，对空气温度、湿度、空气流动速度及洁净度进行人工调节，以满足人体舒适或工艺生产的过程。
含湿量:对应于一公斤干空气的湿空气所含有的水蒸汽量。
相对湿度:湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比。相对湿度是度量湿空气中水蒸气含量的间接指标。
湿空气的焓:在空气调节中，空气的压力变化一般很小，可近似于定压过程，因此可直接用空气的焓值变化来度量空气的热量变化。
湿球温度:在定压绝热条件下，空气与水直接接触达到稳定热湿平衡时的绝热饱和温度，也称热力学湿球温度。
湿负荷计算
一、围护结构散湿量
1.衬砌层外围护结构
由于室外环境为比较潮湿的大气，如雾天、雨季等，则水蒸气分压力明显高于湿度要求比较高的区域水蒸气
存在着压差，势必导致透过壁面进入除湿区域。其散湿量的大小，与衬砌材料,内部空气温湿度，气流速度等因素有关，很难有确切资料。
W1=F*g
W1:壁面散湿量g/h
F:衬砌层内表面积m2
G:单位时间表面积散湿量g/m2.h (一般混凝土貼壁衬砌1-2g/m2.h,衬套、离壁衬砌0.5g/m2.h)
2、彩钢板围护结构忽略不计
二、室内补充新风
根据除湿区域正压、人员新风量、工艺要求需补充的新风量，尤其新风与室内除湿区域水量相差悬殊，未经
处理的新风或处理不彻底时会产生“灌水效应”。
W2=L*ρ*(dw-dn)
W2 新风湿量g/h
L:新风量m3/h
ρ：空气密度Kg/m2
dw 室外空气含湿量.g/Kg
dn 室内空气含湿量.g/Kg
三、人员湿气负荷g/h
W3 = N*w
N:人数
w:人员散湿量g/h.人(见下表)
|
室内 温度℃ |
静止 | 轻度 | 中度 | 重度 |
室内 温度℃ |
静止 | 轻度 | 中度 | 重度 |
室内 温度℃ |
静止 | 轻度 | 中度 | 重度 |
| 15 | 40 | 55 | 110 | 190 | 22 | 44 | 92 | 163 | 267 | 29 | 71 | 144 | 224 | 345 |
| 16 | 40 | 60 | 117 | 201 | 23 | 46 | 98 | 172 | 278 | 30 | 77 | 152 | 233 | 357 |
| 17 | 40 | 64 | 124 | 212 | 24 | 48 | 106 | 181 | 289 | 31 | 85 | 162 | 242 | 368 |
| 18 | 40 | 68 | 131 | 233 | 25 | 50 | 115 | 190 | 300 | 32 | 93 | 172 | 251 | 379 |
| 19 | 40 | 74 | 138 | 234 | 26 | 56 | 122 | 199 | 311 | 33 | 101 | 183 | 260 | 390 |
| 20 | 40 | 80 | 145 | 245 | 27 | 61 | 129 | 207 | 322 | 34 | 109 | 194 | 270 | 401 |
| 21 | 42 | 86 | 154 | 256 | 28 | 65 | 136 | 216 | 333 | 35 | 117 | 205 | 280 | 412 |
四、至内器具湿负荷Kg/h
W4=∑(N*EL) /597.3
N：器具数量
EL:一台平均发生的潜热KCAL/H
五、敞开水表面或潮湿表面散湿量
由于除湿区域内有可能存在水箱、水池、卫生设备存水、地面水洼等自由液面会不断向空气中散发水份。
W5=F* (α2+0.00363V) * (P2-P1) * (B0/B1)/10000
W5:蒸发水份Kg/S
F:水份蒸发总表面积m2
α2:不同水温下的蒸发系数
V:蒸发表面的空气流速,建议为0.3米/秒
P2:相应于水表面温度的饱和水蒸气分压力Pa
P1:除湿区域空气水蒸气分压力Pa
B0:标准大气压Pa
B1:当地实际大气压Pa
各行业所需温湿度参考值
| 产业名称 | 工艺过程 | 空气参数 | |
| 温度℃ | 湿度RH | ||
| 食品加工 | 糖类储存 | 27 | 35% |
| 焦糖冷却 | 16 | 40% | |
| 加霜糖 | 27 | 35% | |
| 通心粉 | 21-27 | 38% | |
| 奶酪 | 10-21 | 35%-40% | |
| 饯饼干燥 | 18 | 20% | |
| 炸薯片 | 24-27 | 20% | |
| 巧克力图层 | 32 | 13% | |
| 巧克力冷却 | 5-7 | ≤40% | |
| 硬糖加工 | 24-27 | 30%-40% | |
| 硬糖冷却 | 13 | ≤55% | |
| 糖果干燥 | 10-13 | 50% | |
| 咖啡粉包装 | 27 | 20% | |
| 面粉包装 | 18-24 | 50%-65% | |
| 面粉储藏 | 18-27 | 50%-65% | |
| 口香糖加工 | 25 | 33% | |
| 壳类储藏 | 16 | ≤13% | |
| 种子干燥及储藏 | 1-27 | 10%-25% | |
| 军火 | 弹药储藏 | 2-24 | 10%-50% |
| 火箭组合安装 | 27 | 25% | |
| 玻璃生产 | 夹胶玻璃合片 | 18-26 | ≤30% |
| 胶片储藏 | 18-26 | ≤40% | |
| 精密制造 | 钟表组合 | 24-27 | 35%-40% |
| 精密研磨 | 24-27 | 45%-50% | |
| 精密装配 | 20-24 | 45%-50% | |
| 齿轮加工装配 | 24-27 | 35%-40% | |
| 造纸印刷 | 纸类加工 | 27 | 20% |
| 彩色印刷、装订 | 24-27 | 45%-50% | |
| 原纸储藏 | 23-27 | 49%-51% | |
| 塑胶工业 | 恒温调配 | 27 | 25%-30% |
| 塑胶尼龙成型 | 80-110 | ||
| 原料干燥及储藏 | 27 | 3%-15% | |
| 塑胶加热成型 | 27 | 25%-30% | |
| 塑胶薄片加工 | 21 | 20% | |
| 橡胶工业 | 浸沾品 | 18-26 | 25%-30% |
| 粘合品 | 18-26 | 25%-30% | |
| 硫化 | 22-24 | 25%-30% | |
| 轮胎线储藏 | 26-31 | 7% | |
| 制前橡胶储藏 | 25-30 | 40%-50% | |
| 锭子房干燥 | 33-38 | ≤20% | |
| 制药 | 粉剂加工前存储 | 21-27 | 30%-35% |
| 粉剂加工后存储 | 24-27 | 15%-35% | |
| 粉剂研磨 | 27 | 35% | |
| 粉剂干燥 | 54-71 | 20% | |
| 抗生素包装室 | 26-28 | 5%-15% | |
| 药片加糖衣间 | 27 | 35% | |
| 皮下注射剂 | 24-27 | 30% | |
| 微量分析 | 24-27 | 50% | |
| 小玻璃瓶制造 | 37 | 35% | |
| 发泡剂 | 32 | 15% | |
| 兴奋剂( 粉或片) | 32 | 15% | |
| 胶质 | 21 | 35% | |
| 镇咳糖浆 | 27 | 40% | |
| 腺提炼剂 | 26-27 | 5%-10% | |
| 肝提炼剂 | 20-27 | 20%-30% | |
| 软囊晾干 | 23 | ≤30% | |
| 生物培养室 | 27 | 35% | |
| 电气电子 | 线圈绕线 | 22 | 15% |
| 光电管真空管装配 | |||
| 仪器制造及矫正变压器制造 | 21 | 50%-55% | |
| 变压器制造 | 27 | 5% | |
| 电器控制器材 | 20 | 20%-40% | |
| 电容器整流器制造 | 27 | 50% | |
| 高压电线电缆制造 | 20 | 20%-40% | |
| 绝缘纸存储 | 23 | 50% | |
| 绝缘纸制造 | 20-25 | ≤2% | |
| 锂电池干燥房 | 20-25 | ≤1% | |
| 照相器材 | 相纸干燥 | 零下6-52 | 40%-80% |
| 相纸切割及包装 | 18-24 | 40%-70% | |
| 底片、相纸等存储 | 21-24 | 40%-65% | |
| 硝化底片存储 | 7-10 | 40%-50% | |
| 其他产业 | 羊皮纸存储 | 21 | 35% |
| 涂料及喷漆室 | 27 | ≤50% | |
| 肥料存储 | 常温 | 40%-50% | |
| 光学器皿室 | 25-30 | 45%-50% | |
| 溶化器 | 24 | 45% | |
用户设计数据表 (点击下载)
公司名称： 联络人：
电话TE L： 邮 箱：
尊敬的用户：
为了准确地计算房间湿负荷，以便选择合适的除湿机和处理流程，请尽量详细的如实填写下列参数。
项目名称：
车间功能： 车间所在地： （市）
1、车间相对湿度要求控制在 % ℃
2、除湿场所用途：
3、车间体积：长 m×宽 m×高 m= m³
4、当前车间内参数：温度 ℃ 相对湿度 %
5、有无空调/通风系统 ：（有/无）
6、空调/通风系统流量：循环风量 m³/h；新风量 m³/h
工艺排风量 m³/h
7、现场有无冷冻水 ℃
8、有无蒸汽 Mpa
9、现有空调/通风系统的送风管道距离 m
10、车间内工作人员人数
11、生产是否产湿（是/否），产湿量 kg/h
12、其它产湿情况（长提、敞开水面等）
13、门的个数及尺寸：宽 mm，高 mm：共 个
14、门的开启情况（持续开/持续关） ;
开门次数约次 /h；开门时间多长：
15、车间位置（位于 层）
16、地板材质（环氧/水泥）
17、温度是否业主自己控制（是/否）若否，请明确温度控制要求： %。
18、是否要求洁净（是/否），若需要、洁净度级别要求为： 级
19、特殊要求请注明：
。
